LMK1-0.66電流互感器
產品詳情
摘要，LMK1-0.66電流互感器為戶內型電流互感器，適用于頻率為50Hz或60Hz，額定電壓為0.66kV及以下的線路。其用途是給測量?jī)x器、儀表或繼電保護、控制裝置傳遞信息，并使測量、保護和控制裝置與高電壓相隔離。產品符合GB1208-2006《電流互感器》標準。

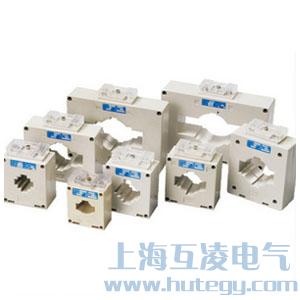

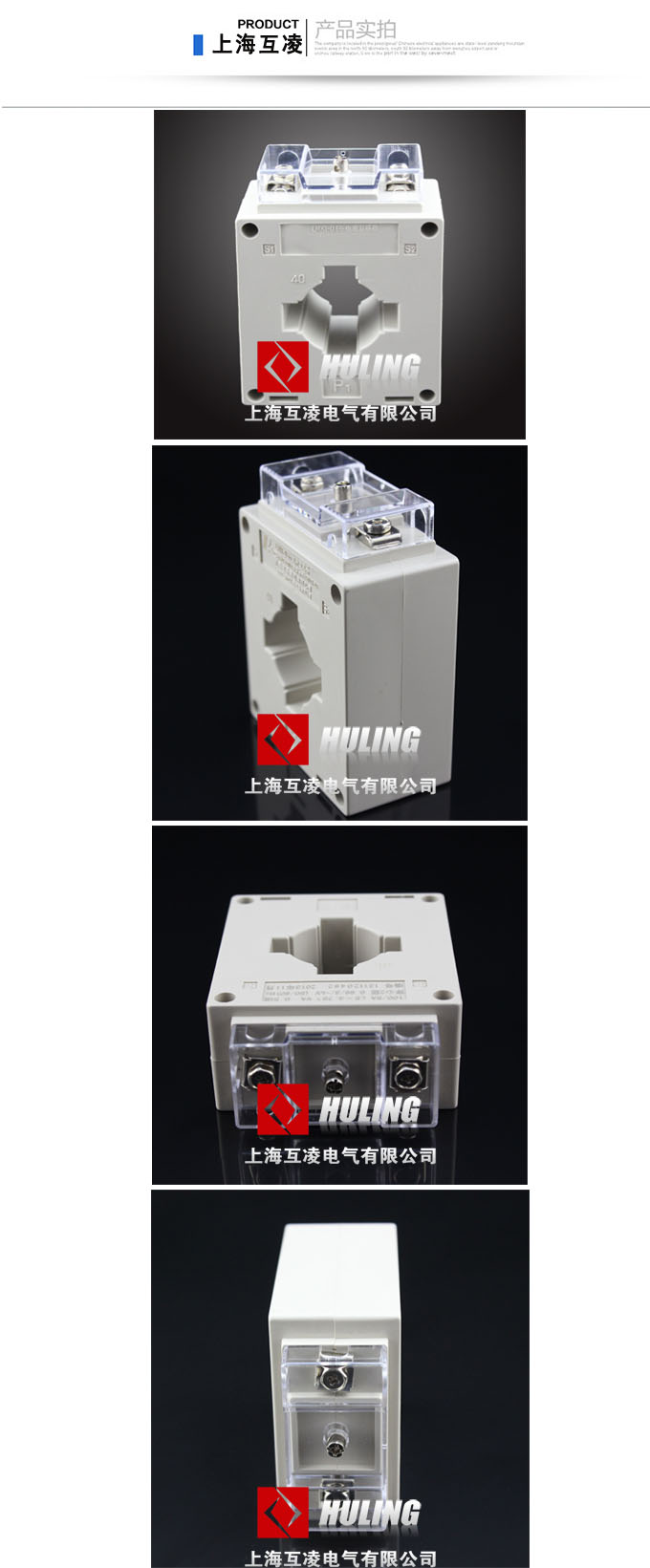

產品實物圖：
一、LMK1-0.66型號含義（LMK1-0.66A電流互感器/LMK1-0.66B電流互感器）

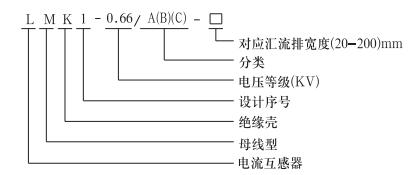

L-電“流”互感器；K塑料外"殼“絕緣；M貫穿”母“線式；1，2為設計序號
A/B分類：
1.A為方圓型，既可穿越電纜，也可穿越匯流排，一般作監控用。
2.B為臥式方孔型，可穿越1-3塊匯流排，一般作監控用。
二、LMK1-0.66電流互感器概述
品種規格齊全，適用范圍廣，適用于一次電流為5A于5000A，1A至4000A的全部規格（包抱非標規格）。二次電流有5A或1A兩種，設計不同窗口各類可與任何匯流排及電纜對應使用。
三、LMK1-0.66電流互感器優點
1.外形設計美觀、合理。
2.與國類產品相比，體積小、重量輕、容量大、精度高，符合電控設計緊湊化趨向的要求。
3.安全、阻燃、表面無一處帶電，殼體由進口阻燃材料高壓注塑成型，強度高且不燃燒。
4.堅固、耐用，整個產品為全封閉型，有耐溫、防潮、防振、防污、防鹽霧、防竊電等特點。
四、使用范圍
1.工作電壓≤0.66KV
2.額定頻率50-60HZ
3.海拔高度不超過1000M
4.周?chē)橘|(zhì)溫度為-50C~+400C
5.空氣相對溫度不超過85%
6，用于沒有雨雪直接侵襲，無嚴重污染，無爆炸無劇烈震動、無腐蝕金屬和破壞絕緣的塵?；蛘羝膱?chǎng)所。
五、LMK1-0.66電流互感器說明書
1.根據一次電流及母線截面等參數選取對應的規格。一次導線（一次線圈）穿越CT窗孔，卸下CT頂部接線罩殼，支掉引線墊片，二次線引出后罩殼復位，計量電能用的可利用固定螺絲和罩殼上小孔加封鉛印，以防竊電。
2.產品極性表示，P1表示一次線圈的極性端，S1表示P1的同名端，S2表示P2的同名端。
六、LMK1-0.66電流互感器技術參數
| 型號 | 額定電流比 | 匯流排截面 | 根數 | 額定負截 | 精度等級 | 最高工作電壓 | 穿心匝數 | 窗口尺寸 | 安裝方式 |
| LMK1-0.66B實心 | 30/5-150/5 | 25×3 | 5-10 | 0.5 | 660 | 圖A | 圖H、I、J、K | ||
| LMK1-0.66A-30 | 15/5 | 2.5 | 1 | 660 | 10 | 圖B | 圖H、I、J、K | ||
| 20/5 | 2.5 | 1 | 660 | 5 | 圖H、I、J、K | ||||
| 30/5 | 2.5 | 1 | 660 | 5 | 圖H、I、J、K | ||||
| 40/5 | 2.5 | 1 | 660 | 5 | 圖H、I、J、K | ||||
| 50/5 | 2.5 | 1 | 660 | 2 | 圖H、I、J、K、L | ||||
| 75/5 | 1 | 2.5 | 1 | 660 | 1 | 圖H、I、J、K、L | |||
| 100/5 | 30×10 | 1 | 2.5 | 1 | 660 | 1 | 圖H、I、J、K、L | ||
| 150/5 | 30×10 | 1 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 200/5 | 30×10 | 1 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 250/5 | 30×10 | 1 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 300/5 | 30×10 | 1 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| LMK1-0.66A-40 | 100/5 | 40×10 | 1 | 2.5 | 1 | 660 | 1 | 圖C | 圖H、I、J、K、L |
| 150/5 | 40×10 | 1 | 2.5 | 1 | 660 | 1 | 圖H、I、J、K、L | ||
| 200/5 | 40×10 | 1 | 5 | 1 | 660 | 1 | 圖H、I、J、K、L | ||
| 250/5 | 40×10 | 1 | 5 | 1 | 660 | 1 | 圖H、I、J、K、L | ||
| 300/5 | 40×10 | 1 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 400/5 | 40×10 | 1 | 5 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 500/5 | 40×10 | 1 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 600/5 | 40×10 | 1 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| LMK1-0.66A-50 | 300/5 | 50×10 | 1-2 | 5 | 0.5 | 660 | 1 | 圖D | 圖H、I、J、K、L |
| 400/5 | 50×10 | 1-2 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 500/5 | 50×10 | 1-2 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 600/5 | 50×10 | 1-2 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| LMK1-0.66A-60 | 400/5 | 30×10 60×6 | 1-2 | 5 | 0.5 | 660 | 1 | 圖E | 圖H、I、J、K、L |
| 500/5 | 30×10 60×6 | 1-2 | 10 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 600/5 | 30×10 60×6 | 1-2 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 750/5 | 30×10 60×6 | 1-2 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 800/5 | 30×10 60×6 | 1-2 | 10 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1000/5 | 30×10 60×6 | 1-2 | 15 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1200/5 | 30×10 60×6 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1500/5 | 30×10 60×6 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 2000/5 | 30×10 60×6 | 1-2 | 30 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| LMK1-0.66A-80 | 600/5 | 80×10 60×10 | 1-2 | 5 | 0.5 | 660 | 1 | 圖F | 圖H、I、J、K、L |
| 750/5 | 80×10 60×10 | 1-2 | 5 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 800/5 | 80×10 60×10 | 1-2 | 10 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 1000/5 | 80×10 60×10 | 1-2 | 15 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1200/5 | 80×10 60×10 | 1-2 | 15 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1500/5 | 80×10 60×10 | 1-2 | 15 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 2000/5 | 80×10 60×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 2500/5 | 80×10 60×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| LMK1-0.66A-100 | 800/5 | 100×10 80×10 | 1-2 | 10 | 0.5 | 660 | 1 | 圖G | 圖H、I、J、K、L |
| 1000/5 | 100×10 80×10 | 1-2 | 10 | 0.5 | 660 | 1 | 圖H、I、J、K、L | ||
| 1200/5 | 100×10 80×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 1500/5 | 100×10 80×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 2000/5 | 100×10 80×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 2500/5 | 100×10 80×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L | ||
| 3000/5 | 100×10 80×10 | 1-2 | 20 | 0.2 | 660 | 1 | 圖H、I、J、K、L |

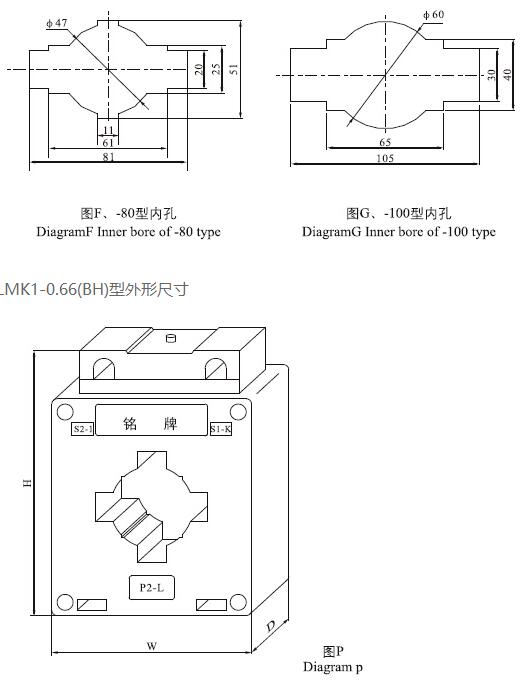

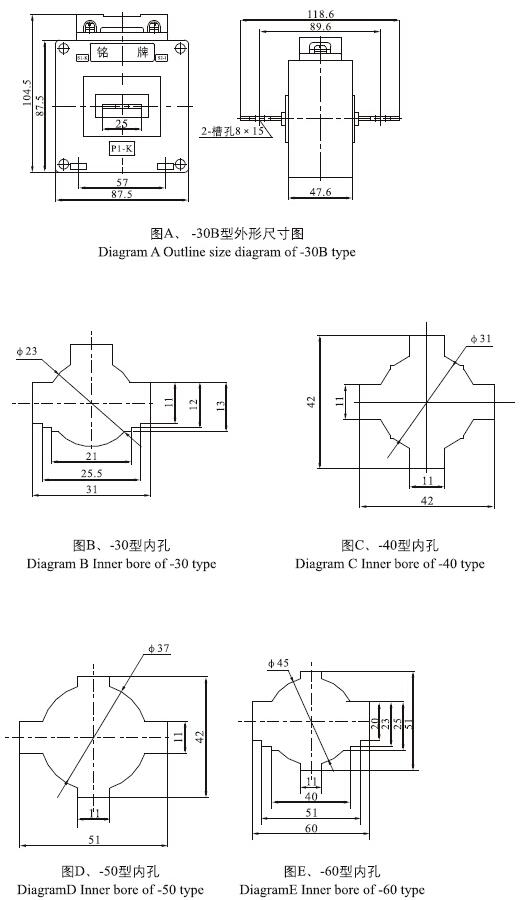

七、LMK1-0.66電流互感器外形尺寸
| 規格 | H | W | D |
| LMK-0.66A-30 | 79 | 60 | 32 |
| LMK-0.66A--40 | 97 | 75 | 40 |
| LMK-0.66A--50 | 98 | 82 | 40 |
| LMK-0.66A--60 | 126 | 101 | 44 |
| LMK-0.66A--80 | 111 | 124 | 40 |
| LMK-0.66A--100 | 136 | 170 | 40 |
八、LMK1-0.66電流互感器注意事項
1.互感器允許接到不超過0.66KV的交流電路中，長期工作電流不超過額定值的1.1倍，允許1.2倍額定電流的短時間使用，北京時間不超過1小時，瞬間（1S內）工作電流不允許超過60倍額定電流（30B型為40倍），非標和作保護用的例外。
2.測量?jī)x表接于S1、S2端子上，此時必須注意所接儀表的總阻抗（包括接線）不超過互感器的額定負荷。
3.互感器在運行中嚴禁二次開路，假如二次線圈意外在通電時發生開路，則必須進行退磁處理，以減少誤差的增加。

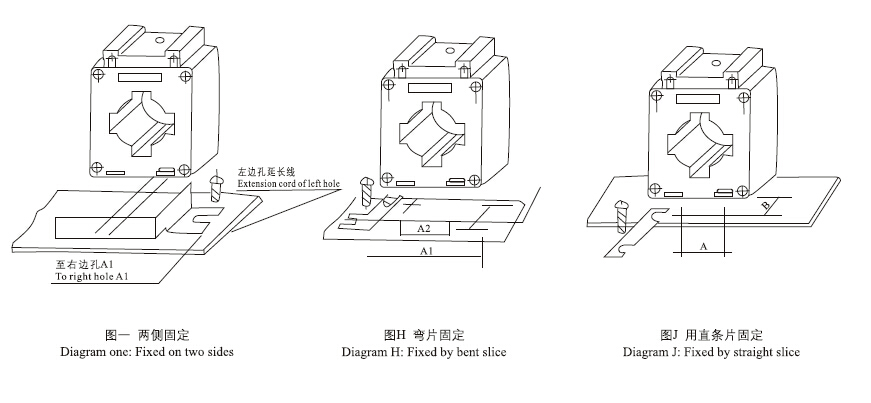

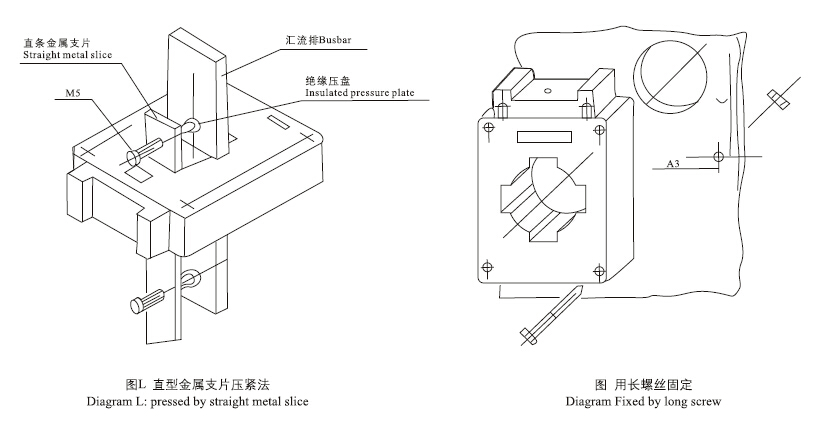

九、LMK1-0.66(BH)型安裝方法
- 產品名稱：
LMK1-0.66電流互感器
- 型號：
LMK1-0.66
